संक्षिप्त परिचय
अल्ट्रासोनिक वह ध्वनि तरंग है जिसकी आवृत्ति 2×104 हर्ट्ज～107 हर्ट्ज है, जो उस सीमा से अधिक है जिसे लोग सुन सकते हैं। जब अल्ट्रासोनिक तरल माध्यम में फैलता है, तो यह यांत्रिक, cavitation और गर्मी प्रभाव द्वारा यांत्रिकी, थर्मोटिक्स, ऑप्टिक्स, बिजली, रसायन शास्त्र आदि जैसे प्रभावों की एक श्रृंखला का कारण बनता है। उच्च शक्ति के साथ अल्ट्रासोनिक मजबूत गुहिकायन प्रभाव पैदा करेगा, स्थानीय उच्च तापमान, उच्च दबाव वैक्यूम और माइक्रो जेट बना देगा।
उच्च शक्ति अल्ट्रासोनिक उपचार प्रणाली का कार्य सिद्धांत

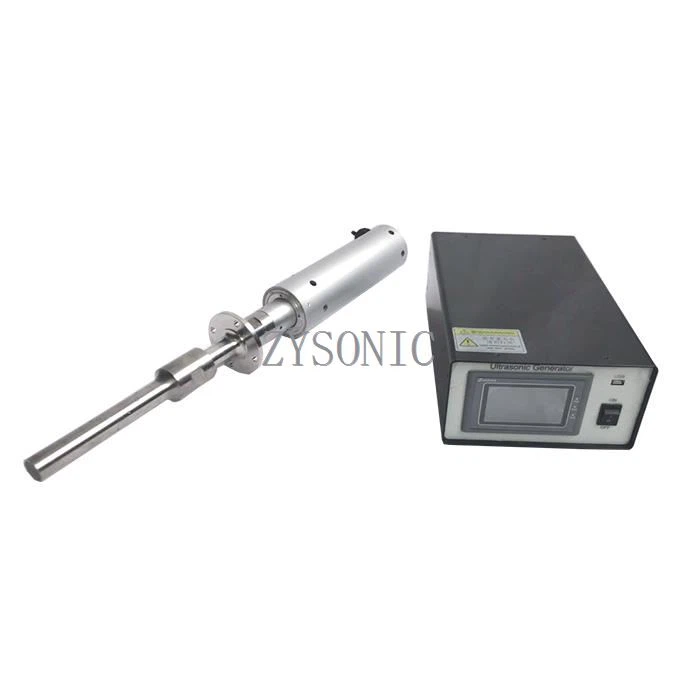

अल्ट्रासोनिक प्रसंस्करण प्रणाली दो भागों, अल्ट्रासोनिक थरथरानवाला और अल्ट्रासोनिक जनरेटर द्वारा गठित की जाती है। उच्च शक्ति अल्ट्रासोनिक ट्रांसड्यूसर, बूस्टर और हॉर्न (जांच) सहित अल्ट्रासोनिक थरथरानवाला भाग, इसका उपयोग अल्ट्रासोनिक कंपन का कारण बनने के लिए किया जाता है, और मशीन की ऊर्जा और दबाव को काम करने वाले पदार्थ में भेजता है। ट्रांसड्यूसर उच्च आवृत्ति बिजली ऊर्जा को मशीन कंपन ऊर्जा में स्थानांतरित कर सकता है, जो कि [जीजी] amp; rsquo; की अल्ट्रासोनिक है। ट्रांसड्यूसर लचीला गति को लंबा बनाता है, और आयाम कई उम के भीतर होता है, लेकिन इस आयाम की शक्ति घनत्व काम करने के लिए पर्याप्त नहीं है। बूस्टर आयाम बढ़ा सकते हैं, पूरे अल्ट्रासोनिक सिस्टम को ठीक कर सकते हैं। हॉर्न बूस्टर के साथ जुड़ा हुआ है, अल्ट्रासोनिक ऊर्जा बूस्टर से हॉर्न तक ले जाया जाता है, फिर, काम करने वाले पदार्थ को भेजें।
विस्तृत उत्पाद विवरण:
नाम: | अल्ट्रासोनिक निष्कर्षण | आवृत्ति: | 20 किलोहर्ट्ज़ |
शक्ति: | 1500W | वजन: | 35 किग्रा |
युक्ति: | विभिन्न आकार वैकल्पिक | सामग्री: | टाइटेनियम |
बिजली की आपूर्ति: | डिजिटल मोड | पावर एडजस्ट करें: | 10% से 99% तक बदला जा सकता है |
आयाम: | 10% से 99% तक बदला जा सकता है | ट्यूनिंग: | ऑटो ट्यूनिंग |
क्षमता: | 2000 मिली - 5000 मिली |
विशेष विवरण:
आवृत्ति | 40 ± 1 किलोहर्ट्ज़ | 20 ± 1 किलोहर्ट्ज़ | 20 ± 1 किलोहर्ट्ज़ | 20 ± 1 किलोहर्ट्ज़ | 20 ± 1 किलोहर्ट्ज़ |
शक्ति | 500 W | 1000 W | 1500 W | 2000 W | 3000 W |
वोल्टेज | 220±10% V | 220±10% V | 220±10% V | 220±10% V | 220±10% V |
तापमान | 100 ℃ | 150 ℃ | 300 ℃ | 300 ℃ | 300 ℃ |
दबाव | साधारण | साधारण | 35 एमपीए | 35 एमपीए | 35 एमपीए |
ध्वनि की तीव्रता | 10 डब्ल्यू / सेमी² | 10 डब्ल्यू / सेमी² | ＞30 डब्ल्यू / सेमी² | ＞40 डब्ल्यू / सेमी² | ＞60 डब्ल्यू / सेमी² |
अधिकतम क्षमता | १०० एमएल/मिनट | ＞ 5 एल / मिनट | ＞ १५ एल/मिनट | ＞ २० एल/मिनट | ＞ ३० एल/मिनट |
टिप हेड की सामग्री | टाइटेनियम मिश्र धातु | टाइटेनियम मिश्र धातु | टाइटेनियम मिश्र धातु | टाइटेनियम मिश्र धातु | टाइटेनियम मिश्र धातु |
अल्ट्रासोनिक प्रसंस्करण प्रणाली के मुख्य भाग
जनक
यह 50-60Hz शहर की बिजली को उच्च-शक्ति’s उच्च-आवृत्ति (15kHz-100kHz) बिजली की आपूर्ति में स्थानांतरित कर सकता है, और फिर ट्रांसड्यूसर को प्रदान कर सकता है।
ट्रांसड्यूसर
यह उच्च आवृत्ति बिजली ऊर्जा को मशीन कंपन ऊर्जा में स्थानांतरित कर सकता है।
बूस्टर
यह ट्रांसड्यूसर और हॉर्न को जोड़ने और ठीक करने के लिए प्रयोग किया जाता था। ट्रांसड्यूसर स्विंग को बड़ा करने पर यह हॉर्न तक ले जाएगा।
सींग
यह मशीन की ऊर्जा और दबाव को काम करने वाले पदार्थ में भेजता था और आयाम बढ़ाता था।
कनेक्टिंग बोल्ट
उपरोक्त भागों को कनेक्ट करें।
आवेदन:
1. एक सेल व्यवधान / कोल्हू के रूप में
एक सेल व्यवधान ट्रांसड्यूसर के माध्यम से विद्युत ऊर्जा को ध्वनि ऊर्जा में परिवर्तित किया जाता है, तरल माध्यम के माध्यम से यह ऊर्जा और घने छोटे बुलबुले बन जाते हैं, ये छोटे बुलबुले जल्दी से फट जाते हैं, जिसके परिणामस्वरूप छोटे बमों के समान ऊर्जा होती है, जो टूटी हुई कोशिकाओं और अन्य पदार्थ।
2. अल्ट्रासोनिक पायसीकरण
अल्ट्रासोनिक पायसीकरण अल्ट्रासोनिक ऊर्जा को संदर्भित करता है, ताकि एक समान फैलाव प्रणाली बनाने के लिए दो (या अधिक) अमिश्रणीय तरल, जिसमें एक तरल समान रूप से प्रक्रिया का एक पायस बनाने के लिए दूसरे तरल में वितरित किया जाता है।
